C10: Датчик сили на стиск. Максимальна точність

C10: Датчик сили на стиск. Максимальна точність C10: Датчик сили на стиск. Максимальна точність C10: Датчик сили на стиск. Максимальна точність C10: Датчик сили на стиск. Максимальна точність

  • Клас точності НВМ: 0,02... 0,05

  • Номінали: від 2,5 кН до 1 МН

  • Для статичних та динамічних завдань

  • Різні опції (подвійний міст, TEDS, калібрування 50%, різні варіанти роз'єму)

  • Високий вихідний сигнал (>4 мВ/В)

  • Нержавіюча сталь

Датчик сили на стиснення C10: максимальна точність із надзвичайною гнучкістю

Датчики сили С10 — це радіально-симетричні перетворювачі сили стиску на основі спеціальних тензорезисторів, які компенсують температурну залежність модуля Юнга пружиного елементу датчика. Таким чином, компенсаційні елементи для температурного коефіцієнта чутливості (TKC) – необхідні для звичайних датчиків сили – можуть бути виключені з C10 без втрати у точності. Датчики сили С10 більш чутливі, ніж стандартні датчики, і виробляють понад 4 мВ/В номінального вихідного сигналу. Серія C10 є еталоном точності, виготовлена ​​з неіржавіючих матеріалів, і доступні з різними варіанти конфігурації за поточними ринковими цінами.

  • Клас точності НВМ: 0,02... 0,05
  • Номінал: від 2,5 кН до 1 МН

Покращена точність

  • Технічні вдосконалення
  • TC0 лише 75 ppm/10K
  • Мінімальна нелінійність, малий гістерезис і чудова повторюваність (0,025%)
  • Високий вихідний сигнал понад 4 мВ/В (від потужності 25 кН)
  • Висока роздільна здатність завдяки високому рівню підсилювача

біла галочка в зеленому коліЕкономічні: точність у широкому діапазоні вимірювань зменшує необхідну кількість датчиків і кількість браку у виробництві.



Адаптивне використання

  • Виготовлений з нержавіючого матеріалу

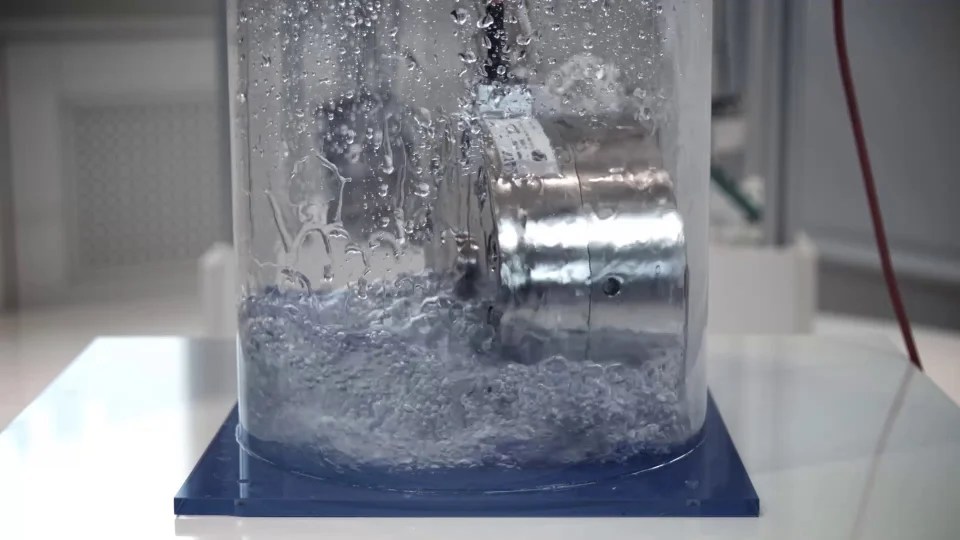

  • Ступінь захисту IP68 (з опцією кабелю)
  • Не піддається впливу бокової сили та ексцентричного навантаження
  •  Стійкий до вібрації
  • Схвалено EMC

біла галочка в зеленому коліНадійний у суворих умовах навколишнього середовища, навіть з електромагнітними полями.



Гнучка конфігурація

  • Гнучкі параметри конфігурації
  • Понад 2500 комбінацій доступні за короткі терміни доставки
  • Різні варіанти роз’ємів і кабелів, TEDS, доступні версії з подвійним мостом тощо.
  • Аксесуари доступні окремо: тяги, з’єднувальні кабелі, послуги калібрування

біла галочка в зеленому коліДатчики можуть бути узгоджені з завданням вимірювання; Plug and Play рішення економлять час і зменшують ймовірність помилок встановлення.

Датчик сили на стиснення C10 із покращеною продуктивністю:

Охоплюйте ширший діапазон вимірювань за допомогою більш надійного датчика за ту саму ціну

Завдяки останнім технічним удосконаленням датчик сили стиснення C10 тепер має набагато надійніші результати, особливо в нижньому діапазоні сили. Це означає, що той самий тензодатчик можна використовувати для більш широкого діапазону вимірювань, забезпечуючи просте, гнучке та економічне рішення.

Клацніть на вкладках, щоб переглянути покращені характеристики для різних ємностей (помилка лінійності, гістерезис, повзучість). Деякі характеристики покращені в 2 рази.



Покращена похибка вимірювання для ширшого діапазону вимірювань

Приклад розрахунку:

Час вимірювання 30 хвилин
10 °C зміна температури



Покращена похибка нелінійності (до 38% більша точність)



Покращений гістерезис (до 33% більша точність)

Покращена повзучість (зниження до 50%)




Широкий асортимент аксесуарів

Для C10 доступний широкий асортимент аксесуарів: для отримання додаткової інформації зверніться до таблиці даних.
